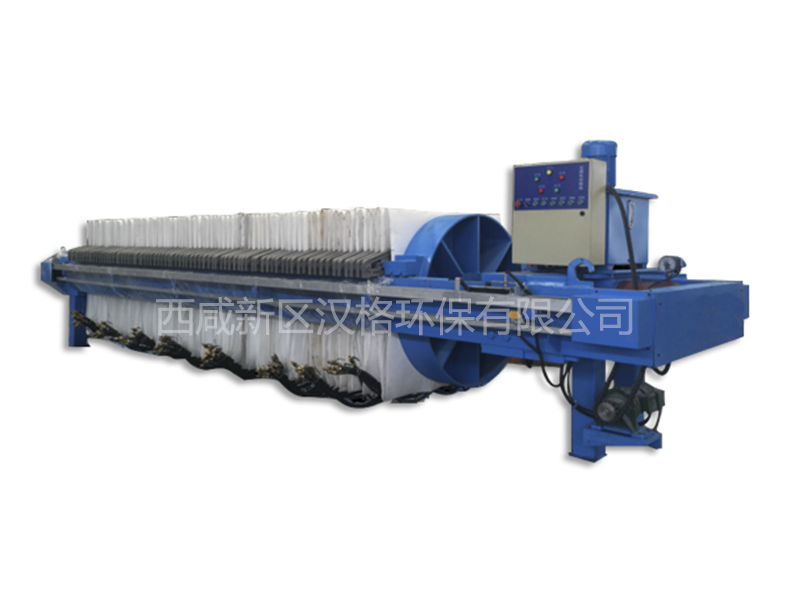

壓濾機的過濾機構由濾板、濾框、濾布、壓榨隔膜等組成。
濾板兩側由濾布包裹，需配置壓榨隔膜，一組濾板由隔膜和側板組成。隔膜板的基板兩側包裹著橡膠隔膜，隔膜外邊包裹著濾布，側板即普通的濾板。物料從止推板上的進料孔進入各濾室，固體顆粒因其粒徑大于過濾介質（濾布）的孔徑被截留在濾室里，濾液則從濾板下方的出液孔流出。濾餅需要榨干時，除用隔膜壓榨外，還可以壓縮空氣或蒸汽，從洗滌口通入，氣流沖去濾餅中的水份，以降低濾餅的含水率。
（1）水濾方式:濾液流出的方式分明流過濾和暗流過濾。
a、明流過濾，每個濾板的下方出液孔上裝有水咀力流出。
b、暗流過濾，每個濾板的下方設有出液孔，若干塊濾板的出液孔連成一個出液通道，由與止推板下方的出液孔相連接的管道排出（一般使用于有毒有害物質）。
（2）洗滌方法：濾餅需要洗滌時，有明流單向洗滌和雙向洗滌，暗流單向洗滌和雙向洗滌。
a、明流單向洗滌時，洗液從止推板的洗滌孔依次進入，穿過濾布再穿過濾餅，從無孔濾板流出，這時有孔板的出液水咀處于關閉狀態，無孔板的出液水咀是開啟狀態。
b、明流雙向洗滌是，洗液從止推板上方的兩側洗液孔先后兩次洗滌，即洗液先從一側洗滌再?gòu)牧硪粋?cè)洗滌，洗液的出口同進口是對角線方向，所以又叫雙向交叉洗滌。
c、暗流單向洗滌是，洗液從止推板的洗液孔依次進入有孔板，穿過濾布再穿過濾餅，從無孔濾板流出。
d、暗流雙向洗滌是，洗液從止推板上方的兩側的兩個洗滌孔先后兩次洗滌，即洗滌先從一側洗滌，再?gòu)牧硪粋?cè)洗滌，洗液的出口同進口是對角線方向，所以又叫暗流雙向交叉洗滌。
（3）濾布：濾布是一種主要過濾介質，濾布的選擇和使用，對過濾效果有決定性的作用，選用時要根據過濾物料的PH值，固體粒徑的大小因素選用合適的濾布材質和徑孔以保證低的過濾成本和高的過濾效果，使用時，要保證濾布平整不打折，孔徑暢通。
