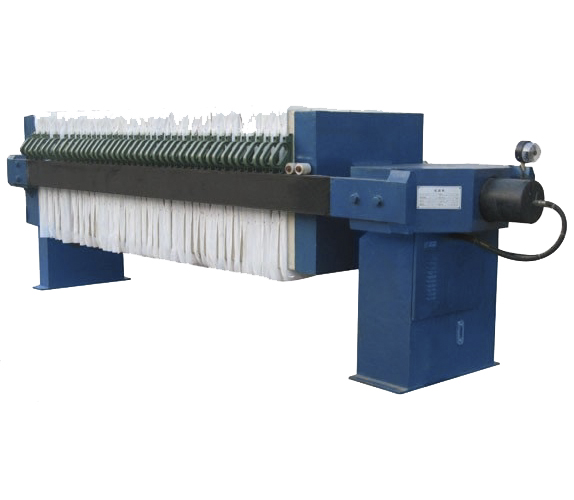

從結構上看，板框壓濾機很象中心給料式壓濾機，只不過在過濾室里增加了作為攪拌器的旋轉圓盤。但是二者的過濾現象卻很不相同，傳統壓濾機中，固體顆粒垂直于過濾面運動，濾餅逐漸增厚，而在板框壓濾機中，固體顆粒卻平行于過濾面運動，待濾餅層達到某一薄層厚度值時，便不再增厚。因而，該機實際上在進行恒壓恒速過濾，又由于是在高壓和薄層條件下過濾，所以過濾速率很高，濾渣的含濕率則大大降低，且可自由調節。
歐洲式板框壓濾機在耐壓結構的濾室里，固定過濾圓盤和旋轉過濾圓盤以狹窄的間隔交替排列著。該二種圓盤的表面都有濾布，同為;過濾面，固定過濾圓盤的下部有濾液出口與濾液排出管連通，旋轉過濾圓盤則裝在高速旋轉的空心軸上，周速為10—12米/秒，濾液經此軸流出。過濾圓盤的材質為酚醛樹脂夾層板。
濾漿從壓濾機的左端加壓輸入，在沿著過濾圓盤之間的狄縫(約10毫米寬)移動期間受到過濾脫水，濾渣以膏狀從壓濾機右端的排渣閥排出機外，濾液則從圖示流路流出。如果把每一濾室都看作是單獨的過濾裝置，那么可以說，旋轉壓濾札是由這些濾室串聯而成的多級結構。旋轉軸的密封須根據濾漿的性質而定，通常采用外部型機械密封，或用唇型橡膠密封。此機常用聚酪濾布，根據濾漿的性質也可用丙烯、聚丙烯等濾布，此外正在準備使用不銹鋼網過濾介質。
